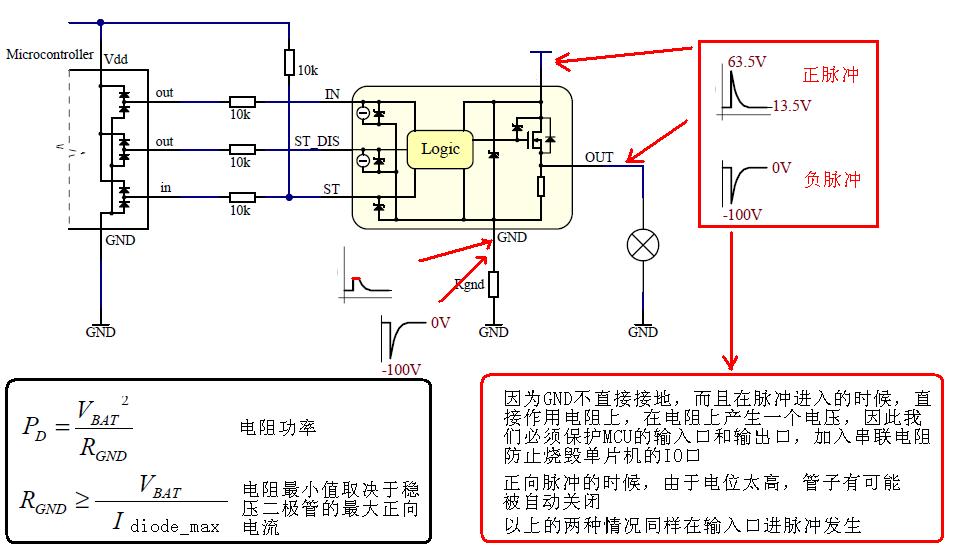

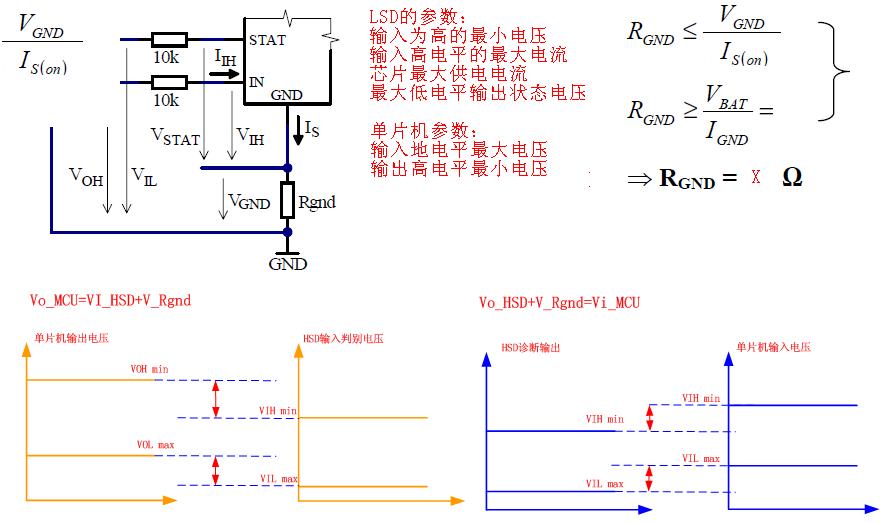

在这篇里面主要介绍上面介绍的几种方法的问题。1.加精密电阻的方法特点:压降很大,必须计算精密电阻的值正向的反向的脉冲都会耦合至输入引脚和反馈引脚在反向导通的时候,精密电阻的功耗相当大如果正脉冲进入输出脚,管子可能关闭
2.加二极管的方法特点固定管压降,且负载只能是阻性负载。负脉冲会耦合至输入和反馈引脚
3.加二极管并联精密电阻的方法固定管压降,负脉冲会耦合至输入和反馈引脚其优点是,二极管和精密电阻都不用很特殊,正向时二极管限制了精密电阻的电压,使得压降固定,因此精密电阻可以选大一些。而反接的时候,只有精密电阻导通,又保证了反向电流足够的小。4.加Mos管的方法无压降,没有脉冲耦合进其他引脚。任意负载高成本,额外的器件多,稳压管和电容都是为了防止瞬间GS电压过大。
