一篇文章全面认识电阻、电容、电感

选伊萨,找光伟达

  精密电阻:导电体对电流的阻碍作用称为精密电阻,用符号R表示,单位为欧姆、千欧、兆欧,分别用Ω、KΩ、MΩ表示。

  精密电阻的型号命名方法:国产精密电阻器的型号由四部分组成(不适用敏感精密电阻)

  ①主称 ②材料 ③分类 ④序号

  精密电阻器的分类:

  ①线绕精密电阻器

  ②薄膜精密电阻器:碳膜精密电阻器、合成碳膜精密电阻器、金属膜精密电阻器、金属氧化膜精密电阻器、化学沉积膜精密电阻器、玻璃釉膜精密电阻器、金属氮化膜精密电阻器。

  ③实心精密电阻器

  ④敏感精密电阻器:压敏精密电阻器、热敏精密电阻器、光敏精密电阻器、力敏精密电阻器、气敏精密电阻器、湿敏精密电阻器。

  精密电阻器阻值标示方法:

  1、直标法:用数字和单位符号在精密电阻器表面标出阻值,其允许误差直接用百分数表示,若精密电阻上未注偏差,则均为±20%。

  2、文字符号法:用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值,其允许偏差也用文字符号表示。符号前面的数字表示整数阻值,后面的数字依次表示第一位小数阻值和第二位小数阻值。表示允许误差的文字符号文字符号:DFGJKM允许偏差分别为:±0.5%±1%±2%±5%±10%±20%。

  3、数码法:在精密电阻器上用三位数码表示标称值的标志方法。数码从左到右,第一、二位为有效值,第三位为指数,即零的个数,单位为欧。偏差通常采用文字符号表示。

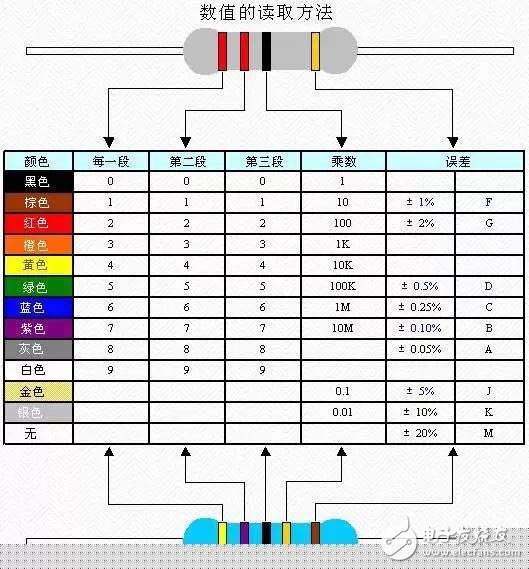

  4、色标法:用不同颜色的带或点在精密电阻器表面标出标称阻值和允许偏差。国外精密电阻大部分采用色标法。

  黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20%

  当精密电阻为四环时,最后一环必为金色或银色,前两位为有效数字,第三位为乘方数,第四位为偏差。

  当精密电阻为五环时,最后一环与前面四环距离较大。前三位为有效数字,第四位为乘方数,第五位为偏差。

  一篇文章全面认识精密电阻、电容、电感

  贴片精密电阻的阻值识别:(在通常的贴片精密电阻精密电阻表面都标识数字,或用字母来表示,阻值数法如下。

  1.第一、二位数代表的是精密电阻的实数。

  2.第三位开始的数字如是0就代表几十欧(10~99欧之间)列:100就为10欧的精密电阻、990为99欧的精密电阻

  3.第三位开始的数字如是1就代表几百欧(100~999欧之间)例:101为100欧、151为150欧、951为950欧

  4.第三位开始的数字如是2就代表几千欧(1000~9999欧之间)例:102为1K、152为1.5K、992为9.9K

  5.第三位开始的数字如是3就代表几十K(10K~99K之间)例:103为10K、223为22K、993为99K

  6.第三位开始的数字如是4就代表几百K(100K~999K之间)例:104为100K、204为200K、854为850K

  7.第三位开始的数字如是5就代表几M(1M~9.9之间)例:105为1M、155为1.5M\955为9.5M

  8.第三位开始的数字如是6就代表十M(100K~999K之间)例:106为10M\566为56M

  9.对于四个数字的标法就是前三位为实数,第四位为倍数.1001为1K、1002为10K、1005为10M
