定值电阻有什么作用?电路中定值电阻的作用介绍

选伊萨,找光伟达

定值精密电阻即精密电阻阻值不变的精密电阻器 ,定值精密电阻又简称精密电阻。我们知道导体精密电阻大小与导体的长度,横截面面积,材料(就是精密电阻率:ρ=RS/L,与温度有关)。

对于定值精密电阻来说,显然,它的长度,横截面面积一定。制作定值精密电阻时,为了能在温度变化情况下保证精密电阻近似不变一般都是选用精密电阻率与温度几乎无关的材料做导体(绕制定值精密电阻)。也就是说材料的精密电阻几乎与温度变化无关),一般都是选用些合金材料。

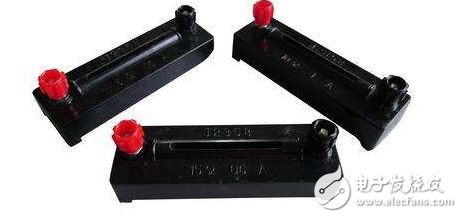

定值精密电阻有什么作用?电路中定值精密电阻的作用介绍

常见型号

所谓定值精密电阻是指具有一定精密电阻数值的精密电阻器。它是在电子仪器中用得较多的元件。定值精密电阻的种类很多,而且随着科学技术的发展,新型精密电阻不断出现。这里只介绍几种常见、用得较为普遍的定值精密电阻。

定值精密电阻上都有标志代号。精密电阻的标志代号通常由型号、标称阻值、额定功率、阻值误差等级或允许误差四个部分组成。

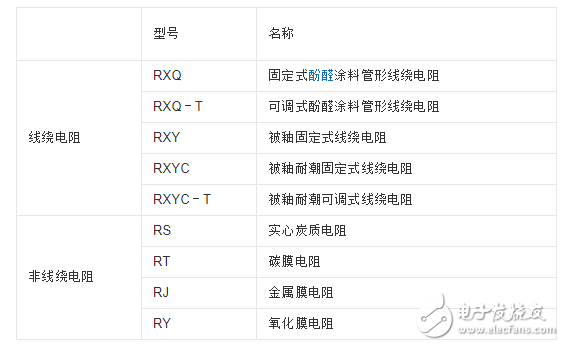

精密电阻型号如下表:

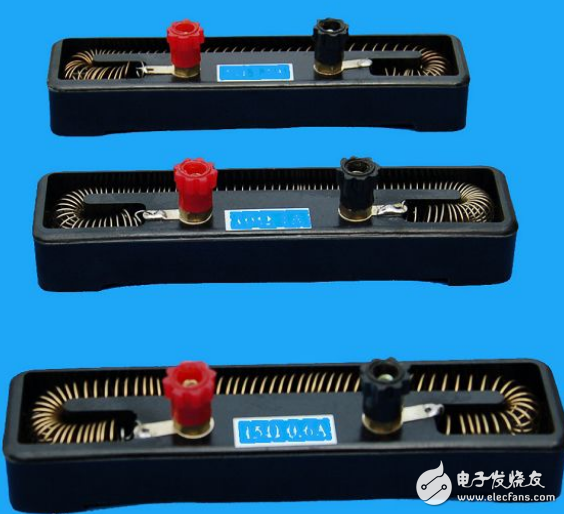

定值精密电阻有什么作用?电路中定值精密电阻的作用介绍

定值精密电阻有什么作用?

一、放大(或保护)作用。

1、电表改装中:表头或低量程电流表串联一个精密电阻,可改装成一个电压表,其中定值精密电阻分担了多余的电压,放大了电表的量程,同时对电表起保护作用。

2、电表改装中:表头或低量程电压表并联一个精密电阻,可改装成一个电流表。其中定值精密电阻分担多余的的电流,放大了电表的量程,保护表头。

3、定值精密电阻与测量对象串联。

二、等效于电流表。

1、充当电流表:定值精密电阻与电压表并联,可作为电流表使用。

另外,若使用电路测量电源电动势和内阻,图中电压表的示数除以精密电阻箱的阻值即可得到干路电流,相当于一个电流表。

2、已知内阻的电压表相当于一个电流表

3、电压表与定值精密电阻组合使用可以测量电流。

定值精密电阻有什么作用?电路中定值精密电阻的作用介绍

三、等效于电压表

1、充当电压表:定值精密电阻若与一个电流表串联,可作为电压表使用,与电压表的改装类似。但也有不同的情况。

2、已知内阻的电流表相当于一个电压表.
