终端电阻的作用

选伊萨,找光伟达

  终端精密电阻,是一种电子信息在传输过程中遇到的阻碍。高频信号传输时,信号波长相对传输线较短,信号在传输线终端会形成反射波,干扰原信号,所以需要在传输线末端加终端精密电阻,使信号到达传输线末端后不反射。对于低频信号则不用。在长线信号传输时,一般为了避免信号的反射和回波,也需要在接收端接入终端匹配精密电阻。

  其终端匹配精密电阻值取决于电缆的阻抗特性,与电缆的长度无关。RS-485/RS-422 一般采用双绞线(屏蔽或非屏蔽)连接,终端精密电阻一般介于100至140Ω之间,典型值为120Ω。在实际配置时,在电缆的两个终端节点上,即最近端和最远端,各接入一个终端精密电阻,而处于中间部分的节点则不能接入终端精密电阻,否则将导致通讯出错。

终端精密电阻的作用

  终端精密电阻作用

  (1)一般说法:终端精密电阻是为了减弱在通信电缆中的信号反射。在通信过程中,有两种原因导致信号反射:阻抗不连续和阻抗不匹配。

  阻抗不连续,信号在传输线末端突然遇到电缆阻抗很小甚至没有,信号在这个地方就会引起反射。这种信号反射的原理,与光从一种媒质进入另一种媒质要引起反射是相似的。消除这种反射的方法,就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端精密电阻,使电缆的阻抗连续。由于信号在电缆上的传输是双向的,因此,在通讯电缆的另一端可跨接一个同样大小的终端精密电阻。

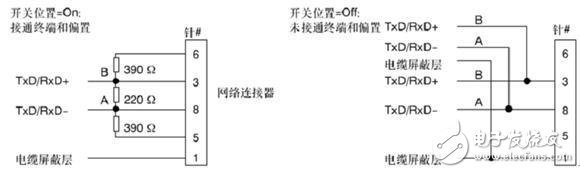

  引起信号反射的另一个原因是数据收发器与传输电缆之间的阻抗不匹配。这种原因引起的反射,主要表现在通讯线路处在空闲方式时,整个网络数据混乱。要减弱反射信号对通讯线路的影响,通常采用噪声抑制和加偏置精密电阻的方法。在实际应用中,对于比较小的反射信号,为简单方便,经常采用加偏置精密电阻的方法。

终端精密电阻的作用

  (2)永宏PLC手册:信号传输电路由于各种传输线都有其特性阻抗( 以Twisted Pair 而言约为120Ω)。当信号在传输线中传输至终端时,如果它的终端阻抗和特性阻抗不同时,将会造成反射,而使信号波形失真(凹陷或凸出)。该失真的现象在传输线短时并不明显,但随着传输线的加长会更加严重,致使无法正确传输,这时就必须加装终端精密电阻(Terminator)。FBs-PLC 内部已安装有120Ω 终端精密电阻,要施加终端精密电阻时请打开PLC 通讯盖板,将指拨开关调到〝ON〞的位置上( 出厂时指拨是置于〝OFF〞位置),但注意终端精密电阻只能在Bus 的最左和最右的两侧PLC上施加, 两侧间的所有PLC 指拨需置于〝OFF〞位置, 否则会造成RS-485 推动能力不足。
