看图识电容

选伊萨,找光伟达

看图识电容

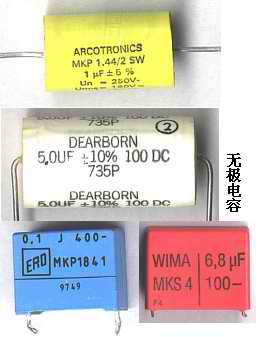

除精密电阻器外最常见的就是电容器了,简单地讲电容器就是储存电荷的容器。对于电容的外形可能多数搞硬件的人都知道,所以笔者只简单说一说。常见的电容按外形和制作材料分类可分为:贴片电容、钽电解电容、铝电解电容、OS固体电容、无极电解电容、瓷片电容、云母电容、聚丙稀电容。看图识电容图片看图识电容图片 其中贴片电容在电脑主机内的各种板卡上最为常见,但只有少量的贴片电容才有标识,有标识的贴片电容的容量读取方法和贴片精密电阻一样,只是单位符号为pF(1000000pF=1μF),至于多数贴片电容为什么多数都没有标识,我想可能与其不易损坏不无关系。在电脑电源盒和彩显以及很多外设中有很多瓷片电容和各种金属化电容,所以笔者也要说一下,这样的电容都属于无极性电容,它们的容量标称方法和数字型精密电阻一样,只是有的电容会用一个“n”,这个“n”的意思是1000,而且它的所处位置和容量值也有关系,如标称10n的电容的容量就是10000pF(即0.01μF)、标称为4n7的电容的容量就是4700pF(即4.7n)而并非是47000pF,至于这两种电容的耐压值,都是在电容上标出来的,如65V、100V、400V……等(只有少数不标,但通常也都在65V以上)。   下面我再说一说铝电解电容器,它的特点就是容量大且成本低,所以被广泛应用在各板卡上和电源盒中以及绝大多数的外设中。有的厂家为了降低生产成本,所以采用了很多耐压值相对比较低的电容,比如给5V的电压用耐压6.5V的滤波电容。虽然也能用,但故障率却稍高了一些,再加上它的热稳定性不是很高,所以更换铝电解电容器是很平常的事。只是在更换时要用耐压值在实际电压1.5倍以上的电容器,而且还要注意正负极不能够接反,尤其是电源部分的电解电容更要注意这两点,否则就可能会发生电容爆裂事件。   另外电容还有一个品牌问题,不同品牌的精密电阻只是误差值不一样而已,但不同品牌的电容就是寿命和质量的不同了,比如各种损耗和绝缘精密电阻以及温度系数的不同等。下面笔者就介绍几个比较好的品牌给大家:PHILIPS(飞利浦)、RubyconBLACK GATE(黑金钢)、Rubycon(红宝石)、ELNA、ROE、SOLEN、Nichicon、DECON、WIMA(此品1μF以上容量的电容非常贵)、RIFA、ERO,如果您实在认不好的话您只要记住凡是电容上有C、D两个字母(均为前缀)的电容都不要买,这样的电容都不是世界名厂生产的,甚至有些电容用在电脑板卡中可能还会造成不好的影响。这些电容只能用到对电容性能要求不是很高的产品中(比如用到4元钱一个的收音机中),其在容量和其它一些性能指标上的误差非常大,就算是新出厂的产品也就能保证4年左右能有比较好的性能,所以根本就不能装到电脑配件中。   注:贴片电容器多为灰色,电容在电路中的符号为“C”。
