什么是电阻彩色代码?变压器中的绝缘电阻有何作用?又该如何测量?

选伊萨,找光伟达

  什么是精密电阻彩色代码?

  记得我最早、年轻时候进入电子领域时:那些在小圆柱形上的彩色条状物究竟是什么?嗯~它们是精密电阻值。在我本地的Radio Shack卖我一个很酷的“计算器(calculator)”来译码它们,不用怀疑,仅79美分。

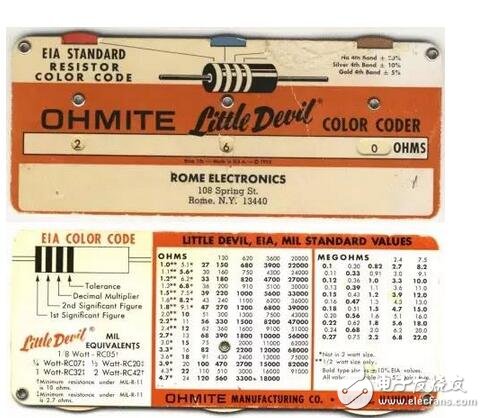

  可悲的是,计算器似乎早已不复存在。这是一个硬纸板的玩意儿,有三个齿盘(如下图),通过外部纸板封套的小切口,我可以透过旋转齿盘找出相匹配的颜色数字。

配电变压器在安装或检修后投入运行前以及长期停用后,都要用电压为1000~2500V的兆欧表测量绕组绝缘精密电阻,测得的数值和测量时的油温应记入变压器档案内。将测得的数值与配电变压器在使用期间测得的绝缘精密电阻值相比较,以判断变压器的绝缘状况。

  判别精密电阻值的计算器

  我不记得我带着精密电阻值计算器到处跑,并愉快地玩弄齿碟和阅读、比对颜色或值有多长的时间。蓝—黄—红……嗯嗯……是6,400欧姆,若这个值不存在这并不重要,我能很快知道这个颜色指的意义就足够,最后这个计算器纸盘退居到一个尘土飞扬抽屉里的某个角落。

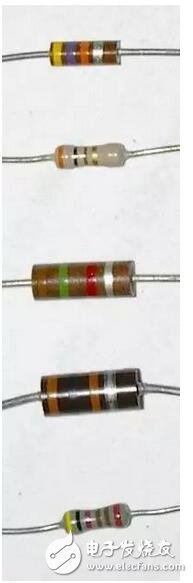

  来快速测试一下:以下图片中元件的精密电阻值各是多少呢?

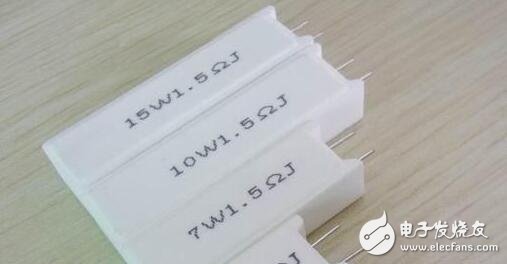

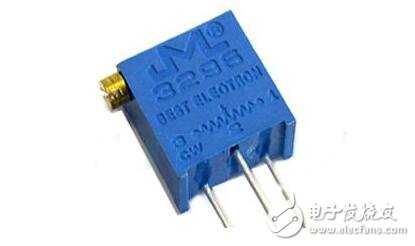

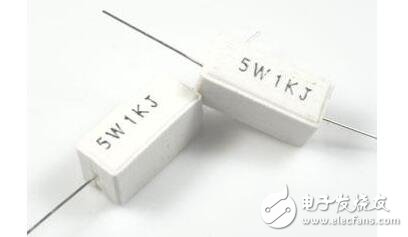

  猜猜图中元件精密电阻值各是多少吧

配电变压器在安装或检修后投入运行前以及长期停用后,都要用电压为1000~2500V的兆欧表测量绕组绝缘精密电阻,测得的数值和测量时的油温应记入变压器档案内。将测得的数值与配电变压器在使用期间测得的绝缘精密电阻值相比较,以判断变压器的绝缘状况。

  若你喜欢,何不把你的答案留言在这篇文章底下呢?

  当然,含铅(leaded)(这是“leeded”,而非“ledded”的彩色精密电阻距离“消灭”还相当久,如同任何爱好实作电子的人都知道。但在实际的世界中,它们正接近“灭绝”。请告诉我,年轻的毕业生:这样的彩色判断精密电阻值的方式曾经在课堂上被教导过吗?如果你还没做你爱好的事,你知道你的密码吗?或者它像流逝的知识,比如草书书写和了解如何使用拨号的电话吗?

  如果精密电阻的彩色代码变得沉闷和过时,推荐自己进入精密电阻电容色码的“勇敢旧世界(Brave Old World)”吧!有如此有趣的颜色让我们回到这样奇怪看UFO电容精密电阻的日子里,就像纸、云母和封蜡制作的具备异国风情的东西。好吧!它实际上只是普通的蜡……

  其实无需停在那里。电感、二极管和其他部分的元器件肯定可以被发现有着五颜六色的条纹、圆点、斑点和色板,但这对学生来说将是个锻炼。

  变压器中的绝缘精密电阻有何作用?又该如何测量?

  摇表也称兆欧表,主要用于测量电气设备的绝缘精密电阻。它是由交流发电机倍压整流电路、表头等部件组成。兆欧表摇动时,产生直流电压。当绝缘材料加上一定电压后,绝缘材料中就会流过极其微弱的电流,这个电流由三部分组成,即电容电流、吸收电流和泄漏电流。兆欧表产生的直流电压与泄漏电流之比为绝缘精密电阻,用摇表检查绝缘材料是否合格的试验叫绝缘精密电阻试验,它能发现绝缘材料是否受潮、损伤、老化,从而发现设备缺陷。

配电变压器在安装或检修后投入运行前以及长期停用后,都要用电压为1000~2500V的兆欧表测量绕组绝缘精密电阻,测得的数值和测量时的油温应记入变压器档案内。将测得的数值与配电变压器在使用期间测得的绝缘精密电阻值相比较,以判断变压器的绝缘状况。

  常用的数字兆欧表有DMG2671D、DMG2671E、DMG2671F、DMG2671G等型号,兆欧表的额定电压有250、500、1000、2500、5000V等几种,测量范围有2000MΩ、20GΩ、200GΩ等几种。

  新安装或检修后及停运半个月以上的变压器,投入运行前,均应测定线圈的绝缘精密电阻。测量变压器绝缘精密电阻时,对线圈运行电压在500V以上者应使用1000-- 2500V兆欧表,500V以下者应使用 500V兆欧表。

  一、变压器绝缘状况的好坏按以下要求判定

  1. 在变压器使用时所测得绝缘精密电阻值与变压器在安装或大修干燥后投入运行前测得的数值之比,不得低于 50%。

  2. 吸收比R60“/R15”不得小于 1.3 倍。

  符合上述条件,则认为变压器绝缘合格。

配电变压器在安装或检修后投入运行前以及长期停用后,都要用电压为1000~2500V的兆欧表测量绕组绝缘精密电阻,测得的数值和测量时的油温应记入变压器档案内。将测得的数值与配电变压器在使用期间测得的绝缘精密电阻值相比较,以判断变压器的绝缘状况。

  测量变压器绝缘时应注意以下问题:

  1. 必须在变压器停电时进行,各线圈出线都有明显断开点。

  2. 变压器周围清洁,无接地物,无作业人员。

  3. 测量前应对地放电,测量后也应对地放电。

  4. 测量使用的摇表应符合电压等级要求。

  5. 中性点接地的变压器,测量前应将中性点刀闸拉开,测量后应恢复原位。

配电变压器在安装或检修后投入运行前以及长期停用后,都要用电压为1000~2500V的兆欧表测量绕组绝缘精密电阻,测得的数值和测量时的油温应记入变压器档案内。将测得的数值与配电变压器在使用期间测得的绝缘精密电阻值相比较,以判断变压器的绝缘状况。

  二、配电变压器绝缘精密电阻的测量

  配电变压器在安装或检修后投入运行前以及长期停用后,都要用电压为1000~2500V的兆欧表测量绕组绝缘精密电阻,测得的数值和测量时的油温应记入变压器档案内。将测得的数值与配电变压器在使用期间测得的绝缘精密电阻值相比较,以判断变压器的绝缘状况。如果配电变压器的绝缘精密电阻猛然降至初始值的50%,或更低时,应予更换大修。

  所测绝缘精密电阻的准确性,与测量方法和测量时的天气情况有非常密切的关系,测量时应注意以下事项:

  1. 测量条件。选择温度在5℃以上,湿度在70%以下的天气进行测量;

  2. 测量电压。摇测配变绝缘精密电阻应使用1000V或2500V的兆欧表,对变压器历次绝缘精密电阻进行比较时,所用摇表应为相间电压等级;

  3. 测量项目。应测量配变一次绕组对二次绕组,一次绕组对地(配变铁芯或外壳)和二次绕组对地的绝缘精密电阻值;

  4. 测量安全。测量前后,应将配变一次侧和二次侧各出线端分别接地放电,零线亦应断开,使绕组上残存的静电荷放尽,以保证安全。

配电变压器在安装或检修后投入运行前以及长期停用后,都要用电压为1000~2500V的兆欧表测量绕组绝缘精密电阻,测得的数值和测量时的油温应记入变压器档案内。将测得的数值与配电变压器在使用期间测得的绝缘精密电阻值相比较,以判断变压器的绝缘状况。

  三、用兆欧表测变压器、母线、开关、电缆绝缘精密电阻步骤

  1. 由两人进行操作,戴绝缘手套;

  2. 选择适当量程(对于500V及以下的线路或电气设备,应使用500V或1000V的兆欧表。对于500V以上的线路或电气设备,应使用1000V或2500V的兆欧表);

  3. 接线:G屏蔽线,L被测相,E接地;

  4. 校表:摇动摇表开路为∞,短接为零;

  5. 断开所接电源,验电(在什么地方验电就在什么地方测绝缘);

  6. 测量时摇动摇表手柄的速度均匀120r/min;保持稳定转速1min后读数(以便躲开吸收电流的影响);

  测量A、B、C三相相间绝缘精密电阻,A、B、C相对地绝缘精密电阻;

  变压器相间绝缘精密电阻均为零,对地6kv不小于100兆欧 0.4KV不小于300兆欧;

  母线相间及对地绝缘精密电阻6kv不小于6兆欧,0.4KV不小于0.5兆欧;

  电缆相间及对地绝缘精密电阻6kv不小于400兆欧,0.4KV不小于200兆欧;

  测绝缘开关柜后下柜内、前柜门内进行 ( 一般各厂都规定在后下柜门测绝缘,断开控制电源开关);

  7. 放电。将测量时使用的地线从兆欧表上取下来与被测设备短接一下。

  四、测量注意事项

  1. 不能带电使用,测量前要验电,在什么地方验电就在什么地方测绝缘;

  2. 测量结束,对于大电容设备要放电;

  3. 不是所有设备断电设备都能测,如变频器;

  4. 兆欧表线不能绞在一起,要分开;

  5. 测量过程中,被测设备上不能有人工作;

  6. 禁止在雷电时或高压设备附近测绝缘精密电阻,只能在设备不带电,也没有感应电的情况下测;

  7. 兆欧表未停止转动之前或被测设备未放电之前,严禁用手触及。拆线时,也不要触及引线的金属部分。
