SCK系列元件介绍

该元件称为功率型负温度系数热敏精密电阻(NTC Power Resistance),是近年来NTC热敏精密电阻元件在功率型应用方面的一个突破。也有人称之为抑制浪涌型NTC热敏精密电阻。顾名思义，它在电子电路中的作用就是抑制开机瞬间的浪涌电流。 通常彩电开关电源电路的+300V直流电压，是由220V交流经桥式整流、电容滤波后得到的。由于滤波电容的容量较大，且开机前电容上电压为OV，所以开机瞬间整流桥堆的二极管要承受很大的浪涌电流的冲击。为减小这种浪涌型冲击电流，一般均在桥堆前（或桥堆后、滤波电容之前）串人一个大功率的水泥精密电阻。该精密电阻虽能一定程度减小开机瞬间浪涌电流冲击，但开机后正常工作时仍要消耗相当大的电功率，并导致机芯发热。若用功率型负温度系数热敏精密电阻来替代上述水泥精密电阻，则其阻值可选得稍大些，使抑制浪涌电流的能力更强。而在开机电流的作用下，它本身将发热，其负温度特性使精密电阻值呈指数规律快速一F降。待浪涌电流过后电路处干正常工作状态时，NTC的精密电阻值会变得相当低（1Ω甚至更小），此时创肖耗的功率相当小。这样既保证了电路的正常工作，又比用大功率水泥精密电阻的发热量小了许多。鉴于上述优点所以近些年来电视机及电脑显示器中，越来越多地采用功率型NTC热敏精密电阻元件来抑制开机瞬间的浪涌电流，实现电源电路的“软启动”。 元件上所标符号"SCK473"，其中SCK为兴勤(thinking)公司功率型负温度系数热敏精密电阻的品牌，该公司是全球最大的功率型NTC热敏精密电阻生产厂商，目前它在常州和东莞也已设厂。数字473看上去像电容量的标示，实则表示"SCK"的元件参数：在常温（25℃）下敏精密电阻的阻值为47Ω，最大稳态电流为3A。目前"SCK"功率型NTC热敏精密电阻的直径最小为5mm，最大达32mm。"SCK473"属Ф15mm彩显中常用的SCK054及SCK103等属Ф10系列。

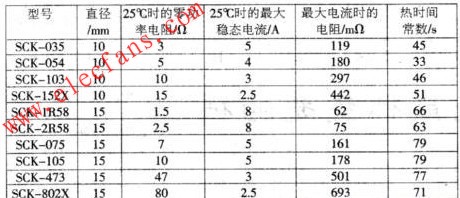

现将一些常用的"SCK"功率型NTC热敏精密电阻产品列于附表以供参考。表中"SCK152X"常温(25℃)下精密电阻值为15Ω, 2X表示最大稳态2.5A。其中字母X表示小数点，X后面若无数字则默认为X5，即0.5。

既然彩电和彩显中逐渐用功率型NTC热敏精密电阻来代替大功率水泥精密电阻，以改善电路抑制浪涌电流的性能，所以当该热敏精密电阻损坏而一时购不到时，仍可用合适的大功率水泥精密电阻来代换。其阻值约选原热敏精密电阻的1/2~1/10，功率视具体电路而而定，一般在7~25W左右。
