绝缘电阻表用于哪些领域

绝缘精密电阻表，又称兆欧表、摇表、梅格表，绝缘精密电阻表主要是由三部分组成；第一是直流高压发生器，用以产生直流高压；第二是测量回路；第三是显示。

用来测量最大精密电阻值、绝缘精密电阻、吸收比以及极化指数的专用仪表，它的标度单位是兆欧，它本身带有高压电源。

电器产品的绝缘性能是评价其绝缘好坏的重要标志之一，它通过绝缘精密电阻反映出来。

我们测定产品的绝缘精密电阻，是指带电部分与外露非带电金 属部分（外壳）之间的绝缘精密电阻，按不同的产品，施加一直流高压，如100V、250V、500V、1000V等，规定一个最低的绝缘精密电阻值。有的标准规定 每kV电压，绝缘精密电阻不小于1MΩ等。在家用电器产品标准中，通常只规定热态绝缘精密电阻，而不规定常态条件下的绝缘精密电阻值，常态条件下的绝缘精密电阻值由企 业标准中自行制定。如果常态绝缘精密电阻值低，说明绝缘结构中可能存在某种隐患或受损。如电机绕组对外壳的绝缘精密电阻低，可能是在嵌线时绕组的均线槽绝缘受到损 伤所致。在使用电器时，由于突然上电或切断电源或其它缘故，电路产生过电压，在绝缘受损处产生击穿，造成对人身的安全或威胁。

（1）直流高压发生器

测量绝缘精密电阻必须在测量端施加一高压，此高压值在绝缘精密电阻表国标中规定为50V、100V、250V、500V、1000V、2500V、5000V…

直流高压的产生一般有三种方法。第一种手摇发电机式。 目前我国生产的兆欧表约80%是采用这种方法（摇表名称来源）。第二种是通过市电变压器升压，整流得到直流高压。一般市电式兆欧表采用的方法。第三种是利 用晶体管振荡式或专用脉宽调制电路来产生直流高压，一般电池式和市电式的绝缘精密电阻表采用的方法。

（2）测量回路

在前面讲的摇表（兆欧表）中测量回路和显示部分的合二 为一的。它是有一个流比计表头来完成的，这个表头中有两个夹角为60°（左右）的线圈组成，其中一个线圈是并在电压两端的，另一线圈是串在测量回路中的。 表头指针的偏转角度决定于两个线圈中的电流比，不同的偏转角度代表不同的阻值，测量阻值越小串在测量回路中的线圈电流就越大，那么指针偏转的角度越大。另 一个方法是用线性电流表作为测量和显示。前面用到的流比计表头中由于线圈中的磁场是非均匀的，当指针在无穷大处，电流线圈正好在磁通密度最强的地方，所以尽管 被测精密电阻很大，流过电流线圈电流很少，此时线圈的偏转角度会较大。当被测精密电阻较小或为0时，流过电流线圈的电流较大，线圈已偏转到磁通密度较小的地方，由 此引起的偏转角度也不会很大。这样就达到了非线性的矫正。一般兆欧表表头的阻值显示需要跨几个数量级。但当用线性电流表头直接串入测量回路中就不行了，在 高阻值时的刻度全部挤在一起，无法分辨，为了也要达到非线性矫正就必须在测量回路中加入非线性元件。从而达到在小精密电阻值时产生分流作用。在高精密电阻时不产生 分流，从而使阻值显示达到几个数量级。随着电子技术及计算机技术的发展，数显表逐步取代指针式仪表。

绝缘精密电阻数字化测量技术也得到了发展，其中压比计电路就是其中一个较好测量电路，压比计电路是由电压桥路和测量桥路组成。这两个桥路输出的信号分别通过A/D转换再通过单片机处理直接转换成数字值显示。

选用

选用绝缘精密电阻表主要是测量电压值，另一个是需要测量的范围，是否能满足需要。如测量很频繁最好选带有报警设定功能

绝缘精密电阻表的使用方法和注意事项

摘要：电器产品的绝缘性能是评价其绝缘好坏的重要标志之一，它通过绝缘精密电阻反映出来。绝缘精密电阻表，又称摇表，是用来测量大精密电阻和绝缘精密电阻的专用仪器，所以我们要了解它的使用方法和注意事项。 关键词：绝缘精密电阻表 使用方法 注意事项

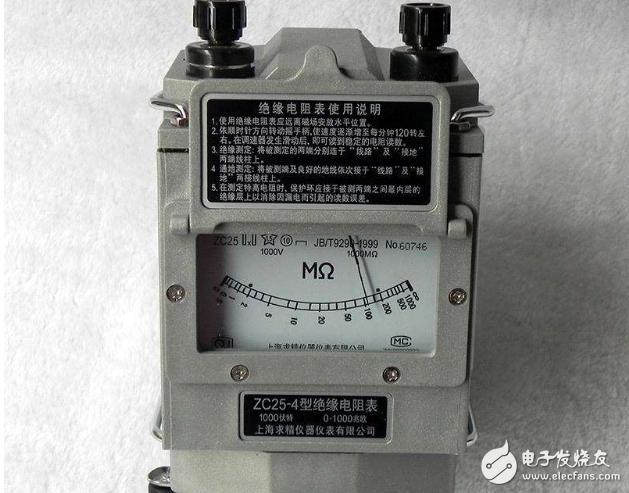

绝缘精密电阻表，又称摇表或者兆欧表，是用来测量大精密电阻和绝缘精密电阻的专用仪器。它由一个手摇发电机和一个磁电式比率表两大部分构成，手摇发电机提供一个便于携带的高电压测量电源，电压范围在500～5000V之间，磁电式比率表是测量两个电流比值的仪表，由电磁力产生反作用力矩来测量电器设备的绝缘精密电阻值。根据其测量结果，可以简单的鉴别电气设备绝缘的好坏。常用绝缘精密电阻表的额定电压为500V、1000V、2500V等几种。它的标度尺单位是“兆欧”（MΩ）表示。

绝缘精密电阻表有三个接线端子，一个标有“线路”或“L”的端子（也称相线）接于被测设备的导体上；

另一个标有“地”或“E”的端子接于被测设备的外壳或接地；第三个标有“屏蔽”或“G”端子接于测量时需要屏蔽的电极。

1.1 绝缘精密电阻表选择 要正确选择额定电压合适的绝缘精密电阻表。绝缘精密电阻表的额定电压就根据被测设备的额定电压来选择，绝缘精密电阻表的额定电压即其内部电源的直流电压过高，可能在测试时损坏被测设备的绝缘；绝缘精密电阻表的额定电压过低，所测结果又不能反映工作电压作用下电气设备的绝缘精密电阻。一般规程规定测量额定电压在500V以下的设备时，宜选用500～1000V的绝缘精密电阻表；额定电压500V以上时，应选用1000～2500V的绝缘精密电阻表。

1.2 绝缘精密电阻表使用方法

①使用前要检查指针的“0”与“∞”位置是否正确。检查方法是，先使“L”、“E”两端子开路，将绝缘精密电阻表放在适当的水平位置，摇动手柄至发电机额定转速（一般为120r/min）后，指针应指在“∞”位置上。如果不能达到“∞”，说明测试用引线绝缘不良或绝缘精密电阻表本身受潮。应用干燥清洁的软布，擦试“L”端与“E”端子间的绝缘，必要时将绝缘精密电阻表放在绝缘垫上，若还达不到“∞”值，则应更换测试引线。然后再将“L”、“E”两端子短路，轻摇发电机，指针应指在“0”位置上。如指针不指零，说明测试引线未接好或绝缘精密电阻有问题。

②绝缘精密电阻表的测试引线应选用绝缘良好的多股软线，“L”、“E”两端子引线应独立分开，避免缠绕在一起，以提高测试结果的准确性。

③在摇测绝缘时，应使绝缘精密电阻表保持额定转速，一般为120～150r/min。测试开始时先将“E”端子引线与被测设备外壳与地相连接，待转动摇柄至额定转速后再将“L”端子引线与被测设备的测试极相碰接，等指针稳定后（一般为1min），读取并记录精密电阻值。在整个测试过程中摇柄转速应保持恒定匀速，避免忽快忽慢。测试结束时，应先将“L”端子引线与被测设备的测试极断开，再停止摇柄转动。这样做，主要是防止被测设备的电容对绝缘精密电阻表的反充电而损坏表针。

1.3 绝缘精密电阻测量绝缘精密电阻接线和方法

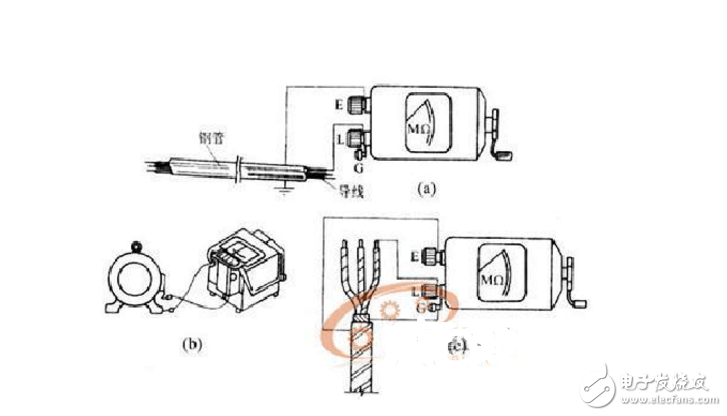

①测量照明或电力线路对地的绝缘精密电阻，E接线端可靠接地，L接线端与被测线路相连，如图a所示。

②测量电动机的绝缘精密电阻，将绝缘精密电阻表的接地端E接机壳，L接线端接电机的绕组，然后进行摇测，如图b所示。

③测量电缆的绝缘精密电阻，测量电缆的线芯和外壳的绝缘精密电阻时，除将外壳接E，线芯接L外，中间的绝缘层还需和G相接，如下图c所示：

测量时，转动手柄要平稳，应保持120r/min的转速。电气设备的绝缘精密电阻随着测量时间的长短不同，通常采用1min后的指针指示为准，测量中如果发现指针为零，应停止转动手柄，以防表内线圈过热而烧坏。 在绝缘精密电阻表停止转动和被测设备放电以后，才可用手拆除测量连线。

④绝缘精密电阻表记录读数时，应同时记录当时的环境温度和湿度，便于比较不同时期的测量结果，分析测量误差的原因。

⑤绝缘精密电阻表接线柱的引线，应采用绝缘良好的多股软线，同时各软线不能绞在一起。

①绝缘精密电阻表的发电机电压等级应与被测物的耐压水平相适应，以避免被测物的绝缘击穿。

②禁止摇测带电设备，双回路架空线路或母线，当一路带电时，不得测量另一路的绝缘精密电阻，以防高压的感应电危害人身和仪表的安全。

③严禁在有人工作的线路上进行测量工作，以免危害人身安全。雷电时禁止用绝缘精密电阻表在停电的高压线路上测量绝缘精密电阻。

④在绝缘精密电阻表没有停止转动或被测设备没有放电之前，切勿用手去触及被测设备或绝缘精密电阻表的接线柱。

⑤使用绝缘精密电阻表摇测设备绝缘时，应由两人担任。

⑥摇测用的导线应使用绝缘线，两根引线不能绞在一起，其端部应有绝缘套。

⑦在带电设备附近测量绝缘精密电阻时，测量人员和绝缘精密电阻表的位置必须选择适当，保持与带电体的安全距离，以免绝缘精密电阻表引线或引线支持物触碰带电部分。移动引线时，必须注意监护，防止工作人员触电。

⑧摇测电容器、电力电缆、大容量变压器、电机等容性设备时，绝缘精密电阻表必须在额定转速状态下，方可将测量笔接触或离开被测设备，以免因电容放电而损坏仪表。

⑨测量电器设备绝缘时，必须先断电，经放电后才能测量。

⑩每年检验一次，不合格不得使用。
