金属膜电阻和金属氧化膜电阻区别在哪里

选伊萨,找光伟达

金属膜精密电阻和金属氧化膜精密电阻区别

外观无法区分,可以用刀刮开表面涂层对比,碳膜精密电阻刮开以后柱体呈黑色,金膜。金属氧化膜精密电阻刮开后柱体呈褐色,比碳膜颜色浅,并且有金属光泽!

两者在制作工艺、性能特点和用途上的区别如下:

金属膜精密电阻器就是以特种金属或合金作精密电阻材料,用真空蒸发或溅射的方法,在陶瓷或玻璃基本上形成精密电阻膜层的精密电阻器。这类精密电阻器一般采用真空蒸发工艺制得,即在真空中加热合金,合金蒸发,使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。它的耐热性、噪声电势、温度系数、电压系数等电性能比碳膜精密电阻器优良。金属膜精密电阻器的制造工艺比较灵活,不仅可以调整它的材料成分和膜层厚度,也可通过刻槽调整阻值,因而可以制成性能良好,阻值范围较宽的精密电阻器。

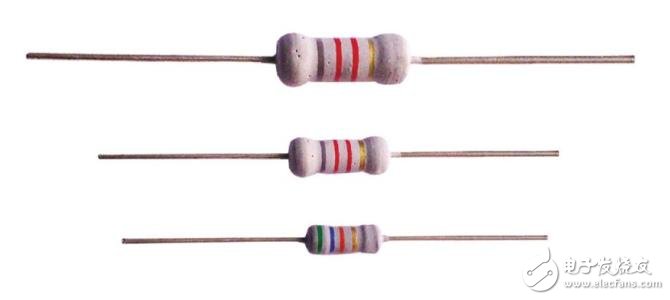

金属膜精密电阻和金属氧化膜精密电阻区别在哪里

这种精密电阻和碳膜精密电阻相比,体积小、噪声低、稳定性好,但成本较高,常常作为精密和高稳定性的精密电阻器而广泛应用,同时也通用于各种无线电电子设备中。

金属氧化膜是用金属盐溶液喷雾到炙热的陶瓷骨架上分解、沉积形成的,其外形与金属膜精密电阻相似,其比金属膜具有较好的抗氧化性,有极好的脉冲过载特性极力学性能,但其阻值范围小,温度系数较大。金属氧化膜精密电阻器的阻值范围为1Ω~200kΩ这种精密电阻器是由能水解的金属盐类溶液(如四氯化锡和三氯化锑)在炽热的玻璃或陶瓷的表面分解沉积而成。随着制造条件的不同,精密电阻器的性能也有很大差异。

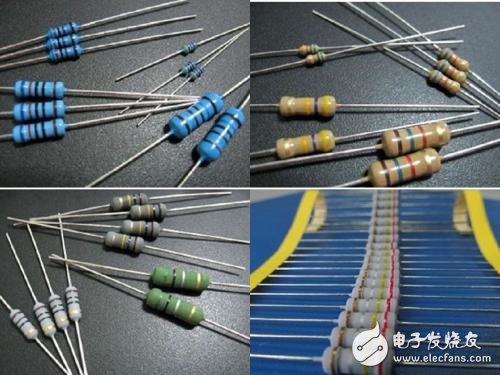

金属膜精密电阻和金属氧化膜精密电阻区别在哪里

金属氧化膜精密电阻精密电阻器的主要特点是耐高温,工作温度范围为+140~235℃在短时间内可超负荷使用;精密电阻温度系数为±3&TImes;10-4/℃;化学稳定性好。这种精密电阻器的精密电阻率较低,小功率精密电阻器的阻值不超过100千欧,因此应用范围受到限制,但可用作补充金属膜精密电阻器的低阻部分。

金属膜精密电阻概况

金属膜精密电阻是迄今为止应用较为广泛的精密电阻,其精度高,性能稳定,结构简单轻巧。在电子行业和高精度要求下的军事航天等领域发挥不可忽视的作用。

金属膜精密电阻器是膜式精密电阻器(Film Resistors)中的一种。它是采用高温真空镀膜技术将镍铬或类似的合金紧密附在瓷棒表面形成皮膜,经过切割调试阻值,以达到最终要求的精密阻值,然后加适当接头切割,并在其表面涂上环氧树脂密封保护而成。由于它是引线式精密电阻,方便手工安装及维修,用在大部分家电、通讯、仪器仪表上。

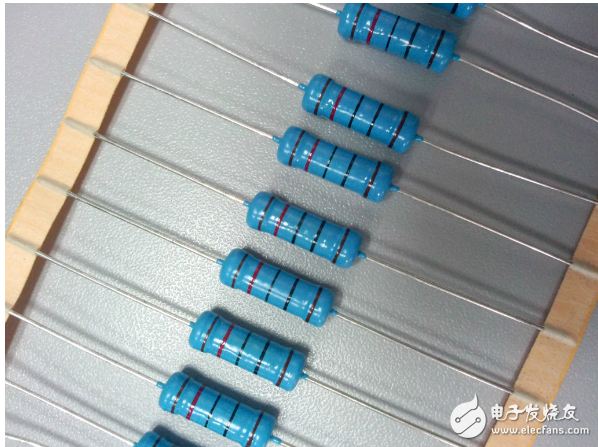

金属膜精密电阻和金属氧化膜精密电阻区别在哪里

金属膜精密电阻器就是以特种金属或合金作精密电阻材料,用真空蒸发或溅射的方法,在陶瓷或玻璃基本上形成精密电阻膜层的精密电阻器。这类精密电阻器一般采用真空蒸发工艺制得,即在真空中加热合金,合金蒸发,使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。它的耐热性、噪声电势、温度系数、电压系数等电性能比碳膜精密电阻器优良。金属膜精密电阻器的制造工艺比较灵活,不仅可以调整它的材料成分和膜层厚度,也可通过刻槽调整阻值,因而可以制成性能良好,阻值范围较宽的精密电阻器。这种精密电阻和碳膜精密电阻相比,体积小、噪声低、稳定性好,但成本较高,常常作为精密和高稳定性的精密电阻器而广泛应用,同时也通用于各种无线电电子设备中。

金属氧化膜概况

金属氧化膜精密电阻器就是以特种金属或合金作精密电阻材料,用真空蒸发或溅射的方法,在陶瓷或玻璃基本上形成氧化的精密电阻膜层的精密电阻器。

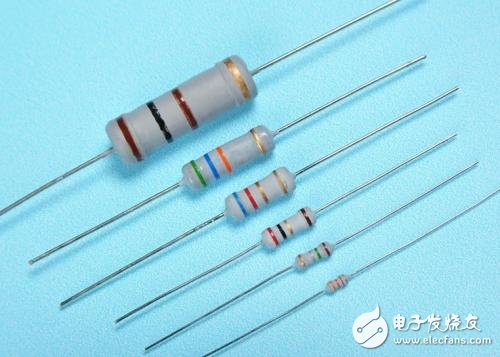

金属膜精密电阻和金属氧化膜精密电阻区别在哪里

金属氧化膜性能特点

金属膜精密电阻器一般采用真空蒸发工艺制得,即在真空中加热合金,合金蒸发,使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。它的耐热性、噪声电势、温度系数、电压系数等电性能比碳膜精密电阻器优良。金属膜精密电阻器的制造工艺比较灵活,不仅可以调整它的材料成分和膜层厚度,也可通过刻槽调整阻值,因而可以制成性能良好,阻值范围较宽的精密电阻器。
