绕线电阻制作过程_绕线电阻怎么看阻值

选伊萨,找光伟达

  绕线精密电阻器简介

  绕线精密电阻器是用康铜丝或锰铜丝绕在绝缘骨架上制成。它有很多优点:耐高温、精度高、功率大。但其调频特性差,这主要是由于其分布电感较大。在低频的精度仪表中被广泛应用。

  绕线精密电阻器是用镍铬线或锰铜线、康铜线绕在瓷管上制成的,分固定式和可调试两种。绕线精密电阻器的特点是阻值精度极高,工作时噪声小、稳定可靠,能承受高温,在环境温度170℃下仍能正常工作。但它体积大、阻值较低,大多在100KΩ以下。另外,由于结构上的原因,其分布电容和电感系数都比较大,不能在高频电路中使用。这类精密电阻通常在大功率电路中作降压或负载等用。

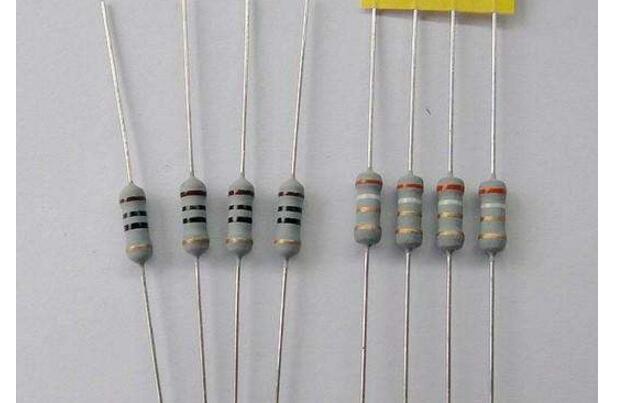

绕线精密电阻制作过程_绕线精密电阻怎么看阻值

  线绕精密电阻器的种类

  线绕精密电阻器的种类较多,一般可分为固定式和可调式两种。

  常用的线绕精密电阻器有:RX20型、RX21型、RX22型被釉线绕精密电阻器,RX25型涂漆线绕精密电阻器,RX24型功率型线绕精密电阻器,RX10、RX12型精密线绕精密电阻器,RXG5型线绕瓷壳精密电阻器等。

  由于线绕精密电阻器具有精度较高、稳定性较好的特点,因此可用于仪器仪表的电路中,如指针式万用表的分压、分流电路,也可用于精密电阻箱电路。又因其能承受较大的功率,也用在电源电路中做限流精密电阻,但由于其具有较大的电感,故不能用于高频电路(对电路有干扰)。

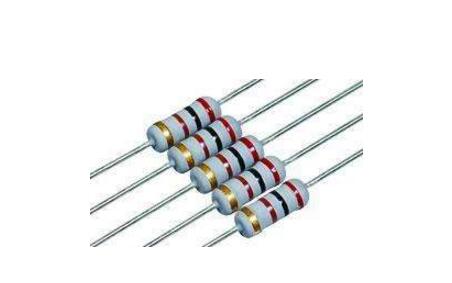

绕线精密电阻制作过程_绕线精密电阻怎么看阻值

  线绕精密电阻器工作原理

  线绕精密电阻器是用精密电阻丝绕在绝缘骨架上再经过绝缘封装处理而成的一类精密电阻器,如图所示,精密电阻丝一般采用一定精密电阻率的镍铬、锰铜等合金制成,绝缘骨架一般采用陶瓷、塑料、涂覆绝缘层的金属骨架。具有温度系数小,精度较高的特点。在线绕精密电阻器中,有一种用陶瓷做骨架,在精密电阻器的外层涂釉或其他耐热并且散热良好的绝缘材料的大功率线绕精密电阻器,线绕精密电阻器的特点是耗散功率大,可达数百瓦,主要用作大功率负载,能工作在150℃~300℃温度的环境中。

  在线绕精密电阻器中,还有一种可调线绕精密电阻器,它是在线绕的外面装有可移动的卡环作为接触引出端,在釉(漆)层上面留有狭长的窗口,露出绕线接触道,卡环通过触点在接触道上移动就可以调节阻值,所以是一种可变精密电阻器。常见的有被釉线线绕精密电阻器和涂漆线绕精密电阻器两种。

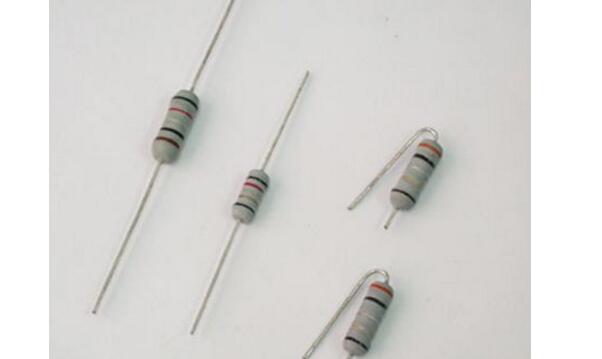

绕线精密电阻制作过程_绕线精密电阻怎么看阻值
