漏磁通与哪些因素有关

选伊萨,找光伟达

  漏磁通

  定子绕组的漏磁通,它属于非工作磁通,异步电动机的漏磁通有:

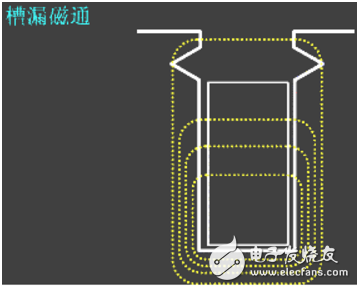

  槽漏磁通:由槽的一壁横越至槽的另一壁的漏磁通。

  漏磁通与哪些因素有关

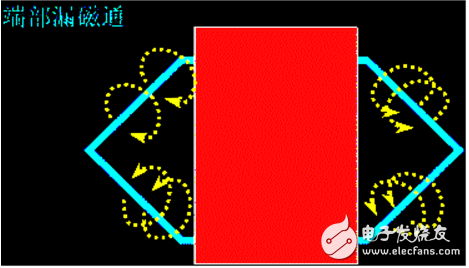

  端部漏磁通:匝联绕组端部的漏磁通。

 漏磁通与哪些因素有关

  谐波漏磁通:谐波磁势会产生谐波磁通。电机正常运转时,谐波磁通不会产生有用的转矩。尽管谐波磁通也能同时匝链定子和转子绕组,也将其归入漏磁通。

  漏电抗:漏磁通在定子绕组中感应漏磁电势,用漏抗压降表示:

  E1σ= -j I1X1σ

  转子绕组通过电流时,也会有漏磁通。对应的漏抗电势: E 2σ= -j I2X2σ

影响漏电抗大小的因素

  漏电抗对电机的性能有很大的影响。

  电抗公式 : X=2πfL=2πf(NΦ/i)=2πf(NNi/RM/i)

  则 X = 2πf N2/RM

  即 电流频率、绕阻匝数、漏磁路的磁阻是决定漏磁通大小的主要因素。

  比如,槽口宽则槽口漏磁通小;匝数多时,则端部漏磁通增大较多。

  影响主磁通和漏磁通相对大小的因素主要有哪些方面?

  (1)坩埚耐火材料越厚、炉膛越小,则漏磁通越大,而主磁通越小,故新打的坩埚漏磁通较大,熔炼了若干炉以后的坩埚变薄,漏磁通便会减小;

  (2)当炉膛内金属料容积较小时,则主磁通减小,漏磁通增大;

  (3)当废钢熔化成钢液时,填满了炉膛,使得进入炉膛的磁通全部穿过钢液,于是主磁通增大而漏磁通减小;

  (4)当熔融态钢液的温度升高超过居里点时,则钢材失去磁性而成为非磁性材料,由于磁导率低使主磁通减小;

  (5)被熔炼的材料不同也影响磁场分布,例如,熔炼铜、铝等金属时,由

  于精密电阻率较低,透人深度又比钢大,故铜、铝中感应的涡流电流回路具有较小的精密电阻,因此,当中频主磁通一进入铜、铝内即被感应出来的涡流所抵消,于是主磁通减弱。

  如上所述,感应圈中的中频电流产生两种磁通——漏磁通和主磁通,它们在感应圈的电路t形成两种电感——漏电感和主电感(主电感即互感)。由于两种磁通受诸多因素影响,故两种电感也随诸多因素而变化。
