贴片电阻是什么_贴片电阻是什么材料制成的_贴片式电阻器主要

选伊萨,找光伟达

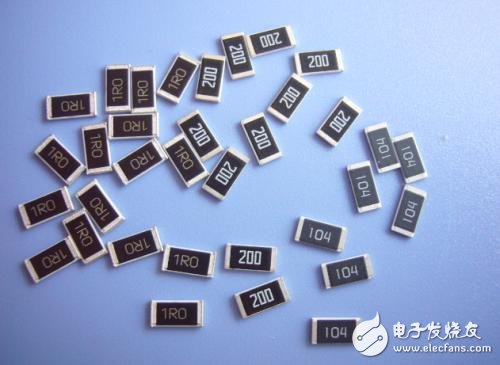

贴片精密电阻是什么

贴片精密电阻,是金属玻璃铀精密电阻器中的一种。是将金属粉和玻璃铀粉混合,采用丝网印刷法印在基板上大功率贴片精密电阻器制成的精密电阻器。耐潮湿,高温,温度系数小。表面组装技术(SMT)的应用已十分普遍,采用SMT组装的电子产品的比例已超过90%。我国从八十年代起开始应入SMT技术。随着小型SMT生产设备的开发,SMT的应用范围在进一步扩大,航空、航天、仪器仪表、机床等领域也在采用SMT生产各种批量不大的电子产品或部件。

贴片精密电阻是什么_贴片精密电阻是什么材料制成的_贴片式精密电阻器主要组成部分

精密电阻器在日常生活中一般直接称为精密电阻。是一个限流元件,将精密电阻接在电路中后,精密电阻器的阻值是固定的一般是两个引脚,它可限制通过它所连支路的电流大小。阻值不能改变的称为固定精密电阻器。阻值可变的称为电位器或可变精密电阻器。理想的精密电阻器是线性的,即通过精密电阻器的瞬时电流与外加瞬时电压成正比。用于分压的可变精密电阻器。在裸露的精密电阻体上,紧压着一至两个可移金属触点。触点位置确定精密电阻体任一端与触点间的阻值。

特性

体积小,重量轻;·适应再流焊与波峰焊;·电性能稳定,可靠性高;·装配成本低,并与自动装贴设备匹配;·机械强度高、高频特性优越。

贴片精密电阻是什么材料制成的

贴片式精密电阻一般由以下材料制作而成:

基材是氧化铝,精密电阻材料是氧化钌

1.基板(陶瓷基板)

2.精密电阻浆(R膏)

3.背导材料

4.正导材料及侧导材料(Ag浆)

5.一次保护玻璃G16.二次保护玻璃G27.Mark标记材料。

贴片精密电阻是什么_贴片精密电阻是什么材料制成的_贴片式精密电阻器主要组成部分

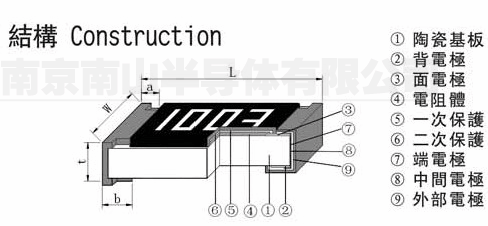

贴片式精密电阻器主要是由四大部分组成的

1)基板: 基板材料一般采用96%的三氧化二铝陶瓷。基板除了应具有良好的电绝缘性外,还应在高温下具有优良的导热性。电性能和机械强度等特征。此外还要求基板平整,划线准确。标准,以充分保证精密电阻。电极浆料印刷到位。

2)精密电阻膜: 用具有一定精密电阻率的精密电阻浆料印刷到陶瓷基板上,再经烧结而成。精密电阻浆料一般用二氧化钌。

3)保护膜: 将保护膜覆盖在精密电阻膜上,主要是为了保护精密电阻体。它一方面起机械保护作用,另一方面使精密电阻体表面具有绝缘性,避免精密电阻与邻近导体接触而产生故障。在电渡中间电极的过程中,还可以防止电渡液对精密电阻膜的侵蚀而导致精密电阻性能下降。保护膜一般是低熔点的玻璃浆料,经印刷烧结而成。

贴片精密电阻是什么_贴片精密电阻是什么材料制成的_贴片式精密电阻器主要组成部分

4)电极: 是为了保证精密电阻器具有良好的可焊性和可靠性,一般采用三层电极结构:内。中。外层电极。内层电极是连接精密电阻体的内部电极,其电极材料应选择与精密电阻膜接触精密电阻小,与陶瓷基板结合力强以及耐化学性好,易于施行电镀作业。一般用银钯合金印刷烧结而成。中间层电极是镀镍层,又称阻挡层。其作用是提高精密电阻器在焊接时的耐热性,缓冲焊接时的热冲击。它还可以防止银离子向精密电阻膜层的迁移,避免造成内部电极被蚀现象(内部电极被焊料所熔蚀)外层电极锡铅层,又称可焊层。其作用是使电极有良好的可焊性,延长电极的保存期。一般用锡铅系合金电镀而成。

矩形片式精密电阻按精密电阻材料分成薄膜型精密电阻和厚膜精密电阻。其中薄膜型精密电阻的精度高精密电阻温度系数小。稳定性好,但阻值范围较窄,适用于精密和高频领域。厚膜精密电阻则是电路中应用较广泛的。
