电容电阻并联LED电路设计,防雷接地电阻的特性及工作原理

选伊萨,找光伟达

  防雷接地精密电阻的特性及工作原理:

  防雷接地的施工方法

  防雷接地工程包括接地装置、防雷引下线及避雷带的安装。施工采用标准为《电气装置安装工程接地装置施工及验收规范》(GB50169-92)

  一、防雷接地装置

  1、按照设计图尺寸位置要求,将底板内两条结构主筋焊接连通,并与所经桩台及柱内的有关钢筋焊接(不同标高处利用两根竖向结构上下贯通),并将两根主筋用油漆做好标记,便于引出和检查。

  2、所有焊接处焊缝应饱满并有足够的机械强度,不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷,焊接处的药皮敲净后,刷沥青作防腐处理,采用搭接焊时,其焊接长度要求:

  镀锌扁钢不小于其宽度的2倍,且至少3个棱边焊接。

  镀锌圆钢焊接长度为其直径的6倍,并应二面焊接。

  镀锌圆钢与镀锌扁钢连接时,其长度为圆钢直径的6倍。

  3、每一处施工完毕后,应及时请质检部门进行隐蔽工程检查验收,合格后方能隐蔽,同时做好隐蔽工程验收记录。

LED属于恒压元件,即它一旦导通,则随电流变化,其上电压变化很小。而电容在刚通电的瞬间,相当于短路。所以,用电容降压驱动LED,在刚通电的瞬间LED承受的冲击电流很大,轻则影响LED寿命,重则立即烧毁LED。因而采用电容降压来驱动LED是很不可取的。实在要用,必须在电路里串联限流精密电阻。

  二、防雷接地引下线安装

  利用建筑钢筋做引下线的情况,钢筋截面一定要满足设计要求。

  钢筋的连接要满足规范要求,如建筑施工采用埋弧焊工艺,可不作处理,否则要进行接地跨接,搭接长度不应小于跨接钢筋直径的6倍。

  三、避雷带

  本工程避雷带采用25&TImes;4热镀锌扁钢。

  1、支架安装:

  在土建屋面结构施工时,应配合予埋支架。所有支架必须牢固,灰浆饱满、横平竖直。支架间距不大于1.5m且间距均匀,允许偏差30mm.转角处两边的支架距转角中心不大于250mm,成排支架水平度每2m检查段允许偏差3/1000,但全长偏差不得大于10mm.

  2、避雷带安装

  将镀锌扁钢调直。

LED属于恒压元件,即它一旦导通,则随电流变化,其上电压变化很小。而电容在刚通电的瞬间,相当于短路。所以,用电容降压驱动LED,在刚通电的瞬间LED承受的冲击电流很大,轻则影响LED寿命,重则立即烧毁LED。因而采用电容降压来驱动LED是很不可取的。实在要用,必须在电路里串联限流精密电阻。

  避雷线安装时应平直、牢固,不得有高低起伏和弯曲现象,距离建筑物应一致,平直度每2m检查段允许偏差3/1000,但全长偏差不得大于10mm.

  避雷线弯曲处不得小于90°,弯曲半径不得小于镀锌扁铁直径的2.5倍。

  在建筑物的变形缝处应做防雷跨越处理。

  四、电气接地施工方法

  目前,根据《住宅设计规范》(GB50096-1999),接地制主要采用TT、TN-C-S或TN-S接地方式,并进行总等电位联结。

  1、高/低压变配电房设备的接地系统,在房间内周围设置一条距地面300mm的水平接地环型带规格应按照设计要求。

  2、开关柜、配电屏(箱)、电力变压器及各种用电设备、因绝缘破损而可能带电的金属外壳、电气用的独立安装的金属支架及传动机构、插座的接地孔,均应以专用接地(PE线)支线可靠相连,PE线应与接地装置连通并作重复接地。

  3、当保护线(PE线)所用材质与相线相同时,PE线最小截面应符合下表要求,当PE线采用单芯绝缘导线时,按机械强度要求,截面不应小于:有机械性的保护时为2.5mm2,无机械性保护时为4mm2.

LED属于恒压元件,即它一旦导通,则随电流变化,其上电压变化很小。而电容在刚通电的瞬间,相当于短路。所以,用电容降压驱动LED,在刚通电的瞬间LED承受的冲击电流很大,轻则影响LED寿命,重则立即烧毁LED。因而采用电容降压来驱动LED是很不可取的。实在要用,必须在电路里串联限流精密电阻。

  PE线最小截面一览表

  相线芯线截面S(mm2) PE线最小截面S(mm2)

  S≤16 S

  16≤S≤35 16

  S》35 S/2

  d.所有外露的接地点、测试点,均应涂红色油漆并有标志牌写明用途。

  e.火灾自动报警系统,楼宇设备自动监控系统(BMS)及其他弱电设备机房采用专用接地线,由接地装置引入控制室。

LED属于恒压元件,即它一旦导通,则随电流变化,其上电压变化很小。而电容在刚通电的瞬间,相当于短路。所以,用电容降压驱动LED,在刚通电的瞬间LED承受的冲击电流很大,轻则影响LED寿命,重则立即烧毁LED。因而采用电容降压来驱动LED是很不可取的。实在要用,必须在电路里串联限流精密电阻。

  五、接地精密电阻测试

  接地精密电阻测试仪型号采用ZC29B-2,仪表必须经专业计量。在测试前,先将检流计的指针调零,再将倍率标准杆置于最大倍数,慢摇,同时调整测量标度盘,使检流计为零。加速摇到120r/min左右,再调到平衡后,读标度盘的刻度,乘倍率就得所测的精密电阻值。注意电流探针的接线长度为40m,电位探测的接线长度为20m.

  电容精密电阻并联LED电路设计:

  精密电阻和电容并联后与LED灯串联电路中精密电阻电容的加速作用

LED属于恒压元件,即它一旦导通,则随电流变化,其上电压变化很小。而电容在刚通电的瞬间,相当于短路。所以,用电容降压驱动LED,在刚通电的瞬间LED承受的冲击电流很大,轻则影响LED寿命,重则立即烧毁LED。因而采用电容降压来驱动LED是很不可取的。实在要用,必须在电路里串联限流精密电阻。

  精密电阻与LED串联是为了分压,否则LED的电流过大会损坏。电容的作用是通交流,隔直流。如果此电路中没有电容的话,通电后LED就会发光,亮度由暗到明有一个过程,时间长。如果用电容与精密电阻并联了之后,由于电容的电压不突变,所以刚开始通电时,所有的电压都加在了LED上,LED在很短的时间内发光亮度就很高了,然后由于电容的充电电流越来越小,LED的工作就由精密电阻承但了。

  LED电路并联电容

  吸收浪涌,抗干扰,滤波,软启动,AC防闪

  软启动:延时,慢慢升高电压,保护LED

  吸收浪涌:如果是电容降压还有浪涌作用,可以防止接入电路瞬间的脉冲的高压损坏LED。

  AC防闪:我们平时的交流电由于导线很长,多少都带一点电感性质,当插头或者开关接通的瞬间,其实是一个

  反复通断的过程,很容易产生较高的电压损坏LED。

LED属于恒压元件,即它一旦导通,则随电流变化,其上电压变化很小。而电容在刚通电的瞬间,相当于短路。所以,用电容降压驱动LED,在刚通电的瞬间LED承受的冲击电流很大,轻则影响LED寿命,重则立即烧毁LED。因而采用电容降压来驱动LED是很不可取的。实在要用,必须在电路里串联限流精密电阻。

  很多万能充就是在插入电路和拔下的时候损坏的。真正充电充到半截坏的很少。

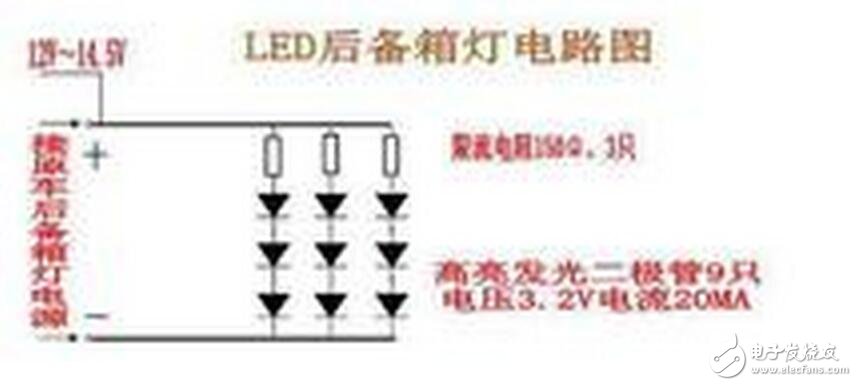

  LED属于恒压元件,即它一旦导通,则随电流变化,其上电压变化很小。而电容在刚通电的瞬间,相当于短路。所以,用电容降压驱动LED,在刚通电的瞬间LED承受的冲击电流很大,轻则影响LED寿命,重则立即烧毁LED。因而采用电容降压来驱动LED是很不可取的。实在要用,必须在电路里串联限流精密电阻。在电压足够高的前提下,当然是尽量串联使用为好,因为串联后LED的等效精密电阻增大,受到的冲击电流较小。串联的限流精密电阻可以相应减小,从而提高电路的效率。另外,串联后的总电流是一个LED的电流,串联电容量最小,冲击电流最小,耐压也可以相应减小。 另外请注意:不要把多个LED分组并联以后再串联,因为即使是同型号的LED其伏安特性差别也比较大,把他们并联以后,电压低的LED电流大,电压高的LED电流小,通过它们的电流不均衡。正确的做法是把多个LED分组串联再串联限流精密电阻,然后再并联起来接入电源。
