怎样测试接地电阻_接地电阻怎么测量_测量接地电阻的步骤

选伊萨,找光伟达

  很多家用电器尤其是大电器像冰箱,洗衣机,空调等使用的电源线都是三芯的。实际上使用一般市电的电器只要有零线和火线两根就可以正常工作了。多出来的这根线就是地线,也就是说这些电器必须要接地。

  接地技术的引入最初是为了防止电力或电子等设备遭雷击而采取的保护性措施,目的是把雷电产生的雷击电流通过避雷针引入到大地,从而起到保护建筑物的作用。同时,接地也是保护人身安全的一种有效手段,当某种原因引起的相线(如电线绝缘不良,线路老化等)和设备外壳碰触时,设备的外壳就会有危险电压产生,由此生成的电流就会经保护地线到大地,从而起到人身安全保护作用。

  接地精密电阻就是用来衡量接地状态是否良好的一个重要参数,是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的精密电阻,它包括接地线和接地体本身的精密电阻、接地体与大地的精密电阻之间的接触精密电阻,以及两接地体之间大地的精密电阻或接地体到无限远处的大地精密电阻。接地精密电阻大小直接体现了电气装置与“地”接触的良好程度,也反映了接地网的规模。接地精密电阻的概念只适用于小型接地网;随着接地网占地面积的加大以及土壤精密电阻率的降低,接地阻抗中感性分量的作用越来越大,大型地网应采用接地阻抗设计。

  对于高压和超高压变电所来说,应当用“接地阻抗”的概念取代“接地精密电阻”,同时建议规程采用接触电压和跨步电压作为安全判据;还应选用轻便、准确的异频测量系统获得接地阻抗的正确结果,以保障人身、设备的安全,利于电力系统的安全运行。

  怎样测试接地精密电阻_接地精密电阻怎么测量_测量接地精密电阻的步骤

  怎样测试接地精密电阻_接地精密电阻怎么测量_测量接地精密电阻的步骤

  接地精密电阻测试要求:

  a、交流工作接地,接地精密电阻不应大于4Ω;

  b、安全工作接地,接地精密电阻不应大于4Ω;

  c、直流工作接地,接地精密电阻应按计算机系统具体要求确定;

  d、防雷保护地的接地精密电阻不应大于10Ω;

  e、对于屏蔽系统如果采用联合接地时,接地精密电阻不应大于1Ω。

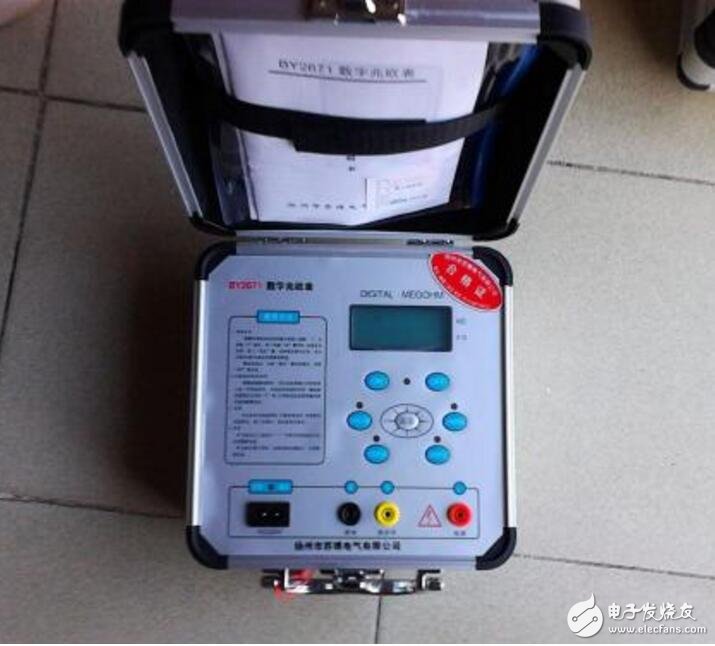

  接地精密电阻测试仪

  ZC-8型接地精密电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的精密电阻值。亦可测量低精密电阻导体的精密电阻值和土壤精密电阻率。

  三、本仪表工作由手摇发电机、电流互感器、滑线精密电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。附件有辅助探棒导线等,装于附件袋内。其工作原理采用基准电压比较式。

  四、使用前检查测试仪是否完整,测试仪包括如下器件:

  1、ZC-8型接地精密电阻测试仪一台

  2、辅助接地棒二根

  3、导线5m、20m、40m各一根

  使用与操作

  1、测量接地精密电阻值时接线方式的规定

  仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m。

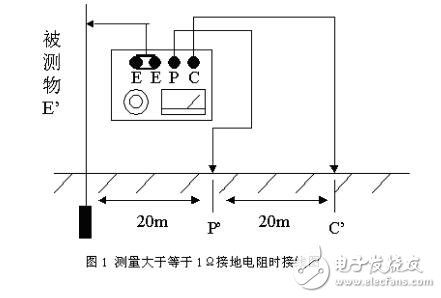

  1.1、测量大于等于1Ω接地精密电阻时接线图如下图所示: 将仪表上2个E端钮连结在一起。

  怎样测试接地精密电阻_接地精密电阻怎么测量_测量接地精密电阻的步骤

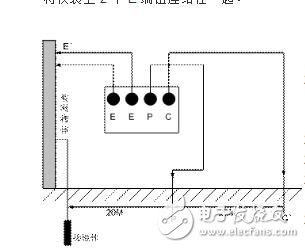

  测量小于1Ω接地精密电阻时接线图。

  1.2、测量小于1Ω接地精密电阻时接线将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线精密电阻对测量结果引入的附加误差。

  2、操作步骤

  2.1、仪表端所有接线应正确无误。

  2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

  2.3、仪表放置水平后,调整检流计的机械零位,归零。

  2.4、 将“ 倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。此时刻度盘上读数乘上倍率档即为被测精密电阻值。

  2.5、 如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。

  2.6、 如果发现仪表检流计指针有抖动现象,可变化摇柄转速,以消除抖动现象。

  注意事项

  1、禁止在有雷电或被测物带电时进行测量。

  2、仪表携带、使用时须小心轻放,避免剧烈震动。
