什么是限流电阻_限流电阻怎么用

选伊萨,找光伟达

什么是限流精密电阻?

限流精密电阻就是为了避免过大的电流烧毁用电器而串联的保护性精密电阻。原理就是通过提高负载的总精密电阻而减少电流。一般也能起到分压的作用。

通常在局部电路中,与用电器串联的无其他作用的精密电阻都可视其为限流精密电阻。

用于限制电流大小的精密电阻。

很多元器件对最大输入电流有限制,如果输入电流过大,会导致元器件不能正常工作,甚至烧毁。为了控制电流,在输入端增加一个精密电阻,以减少电流强度,避免不必要的风险。

限流精密电阻原理

精密电阻RL是负载精密电阻,R为稳压调整精密电阻(也称为限流精密电阻),D为稳压管。按稳压电路设计准则,在输入电压基本不变时,RL变小时,流过RL的电流增加,但流过D的电流却减少。

什么是限流精密电阻_限流精密电阻怎么用

限流精密电阻是用来减小负载端电流,例如在发光二极管一端添加一个限流精密电阻可以减小流过发光二极管的电流,防止损坏LED灯。

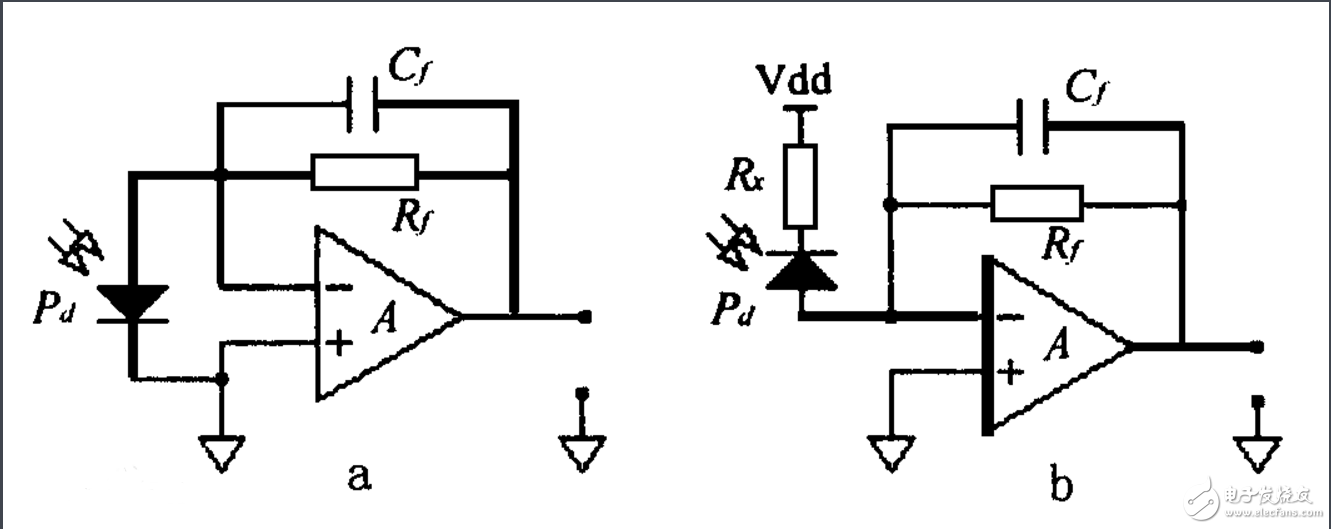

限流精密电阻的作用

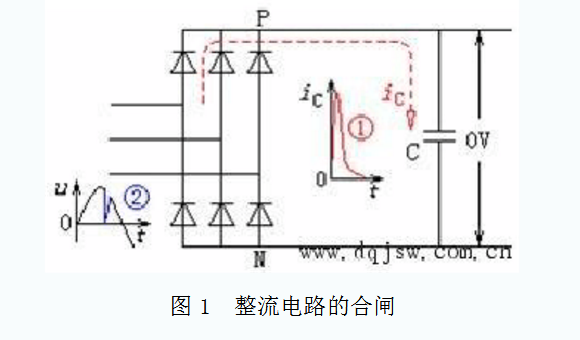

就整流和滤波的基本过程而言,低压和高压是相同的。”画了个整流滤波电路,如图1,接着说:“问题的关键,是合上电源前,电容器上是没有电荷的,电压为0V,而电容器两端的电压又是不能突变的。就是说,在合闸瞬间,整流桥两端(P、N之间)相当于短路。因此,在合上电源时,就出现了两个问题:

什么是限流精密电阻_限流精密电阻怎么用

第一个问题,是有很大的冲击电流,如图中的曲线①,这有可能损坏整流管。 第二个问题,是进线处的电压将瞬间下降到0V,如图中之曲线②所示。

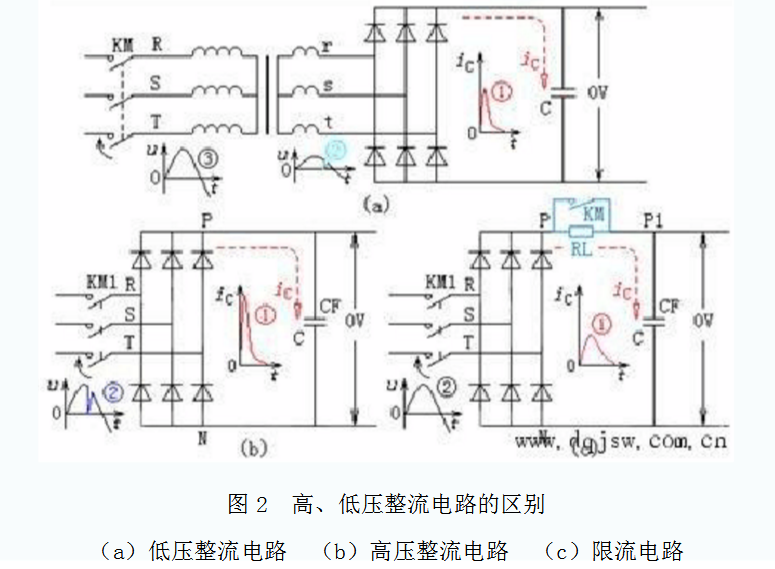

这两个特点,高、低压整流电路完全一样。”如图2。接着说:“低压整流电路是要通过变压器来降压的。变压器的绕组是一个大电感,它犹如一个屏障,能对合闸时的冲击电流起到限制作用,如图(a)中的曲线①。而变频器的整流电路中,就没有这样的屏障,冲击电流就要严重得多,如图(b)中之曲线①所示。

什么是限流精密电阻_限流精密电阻怎么用

至于进线侧的电压波形,其实,在低压整流电路中,变压器的副方电压,也同样要瞬间降到0V的,如图(a)中之曲线②。但反映到变压器的原方,这样的瞬间降压,就被缓冲了,如图(a)中之曲线③,对同一网络中的其他设备不构成干扰。

变频器整流电路中没有这样的缓冲,它进线电压就是电网电压。所以,在合闸瞬间,电网电压要降到0V,这将影响同一网络中其他设备的正常工作,通常称之为干扰。 所以,在整流桥和滤波电容之间,就需要接入一个限流精密电阻RL。

接入了限流精密电阻后,非但减小了通电时的冲击电流。并且,瞬间的电压降,也都降到限流精密电阻上了,电源侧的电压波形也解决了,真是一举两得啊。等到电容器上的电压上升到一定程度时,再把限流精密电阻短路掉。

短路器件(晶闸管或接触器)的大小是随变频器的容量而变的,但限流精密电阻的阻值和容量却差别不大,这是怎么回事呢?

“我们通过具体例子来说明。”

我们分开来说吧。先看限流精密电阻RL。严格地说,容量大的变频器里,整流管的允许电流也较大。滤波电容的容量也要大一些,限流精密电阻的阻值应该小一些,而容量(瓦数)应该大一些。但是,让我们举一个例子来看一下。假设所选用限流精密电阻的阻值RL=50Ω,那么,即使电源电压等于振幅值ULM=1.41&TImes;380=537V,最大的冲击电流是多大呢?”

什么是限流精密电阻_限流精密电阻怎么用

“只有10A多一点。”

“还有,假设滤波电容的电容量是5000μF,充电时间有多长呢?”

T=RLC=50&TImes;5000=250000μs=250ms=0.25s

那是充电时间常数,充电时间应该是它的3倍到5倍。就是说,充电时间大约是0.75 s到1.25 s之间,笼统一点说,是1s左右吧。

这样的充电电流,和这样的充电时间,对于大多数规格的变频器来说,都是可以接受的吧?所以,生产厂家为了减少另部件的种类,采取了多种规格的变频器选用同一规格限流精密电阻的做法。

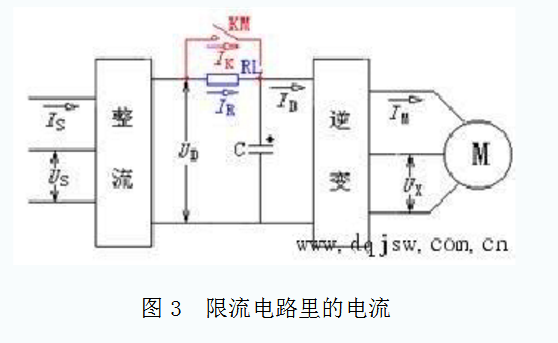

至于精密电阻的容量(瓦数),因为RL中通电流的时间很短,只有1 s,真正达到10A的时间更短。所以,一般说来,容量只要不小于20W就可以了。 再看旁路接触器KM。还是用具体例子来说明吧。

假设电动机容量是7.5kW,15.4A。配用变频器的容量是13kVA,18A。

一般说来,直流回路的容量和变频器的输入容量应该是相等的,当电源电压是380V时,直流电压的平均值是513V,那么,直流电流应该有多大呢?”

什么是限流精密电阻_限流精密电阻怎么用

接触器的三个触点是可以并联起来用的,那就只要10A的接触器就可以了。

不过,要是用晶闸管的话,还是要用30A的。

那么,要是电动机容量是75kW,139.7A。配用变频器的容量是114kVA,150A。该配用多大的接触器呢?

什么是限流精密电阻_限流精密电阻怎么用

应该选额定电流为80A的接触器。
